コンパクト光パワーモニタ
TIA-01(TIAタイプ)/LOG-01(LOGアンプタイプ)

​型番:

TLD-0030

​メーカー:

☆コンパクト一体型光パワーモニタ
☆50dB以上のダイナミックレンジ(TIA:+13dBm~-40dBm/LOG:+10dBm~-50dBm)
☆dBm/mW表示切り替え(ボタンスイッチ及びシリアル通信)
☆感度補正(シリアル通信)により、ほとんどのフォトディテクタに対応
☆多方向のOLEDによる光パワーモニタ表示
☆外形寸法:約60mm×50mm
☆外部データ出力(シリアル通信)
☆シリアル通信によるデータ出力機能

特徴

  • 50dB以上のダイナミックレンジ

    (TIAタイプ:+13dBm?-40dBm/LOGアンプタイプ:+10dBm?-50dBm)

  • 測定精度:±0.2dB

  • 感度補正機能:シリアル通信による使用する感度の補正を行えます。

  • ほとんどのフォトダイオードに対応。基板接続、外付けなど、測定環境に応じて取り付け可能

  • dBm/mW表示切り替え(ボタンスイッチ及びシリアル通信)

  • 消費電力はわずか0.2W、USBインターフェースによる給電

  • シリアル通信によるデータ出力機能

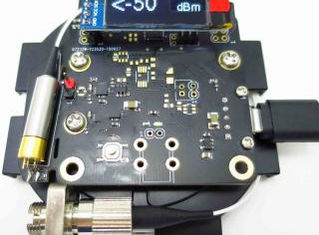

空間系PD+定盤取り付けポスト取り付け例


ファイバーピグテイルタイプPD+FCコネクタ取り付け例
